06k105圖集的全稱是06K105屋頂自然通風器選用與安裝，是一份國家標準圖集，適用于大型工業廠房或高大空間利用自然通風比較經濟的場所，本次綠色資源網為大家?guī)硭膒df電子版，下載后您可以在電腦上隨時查閱，歡迎下載收藏。

06k105圖集樣張

06k105圖集內容簡介

圖集中包括流線型和旋流型屋頂自然通風器的設計選用說明、外形尺寸圖、風量估算表及其在混凝土屋脊、屋面板、斜屋面和鋼結構屋脊、屋面上的安裝。

06k105圖集目錄

目錄1

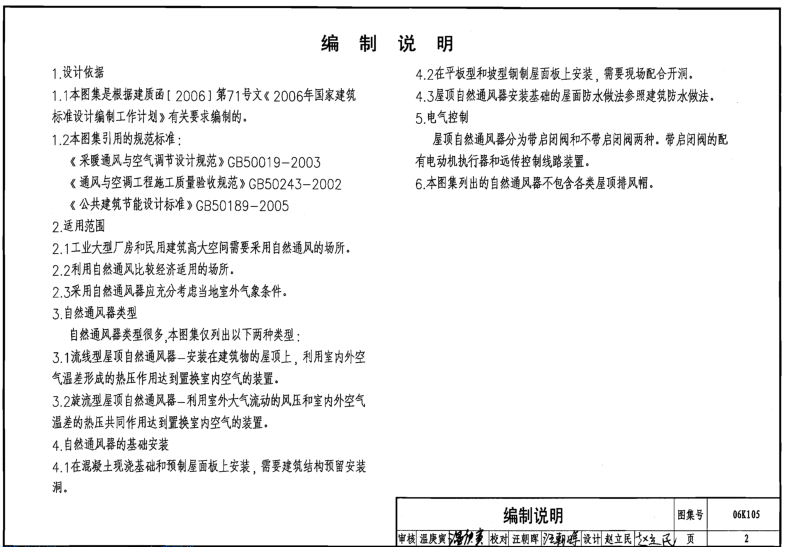

編制說明2

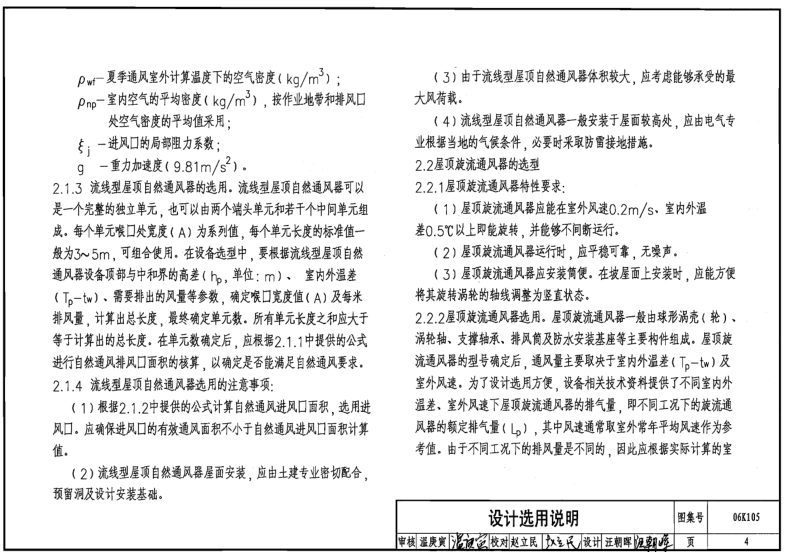

設計選用說明3

流線型屋頂自然通風器外形圖6

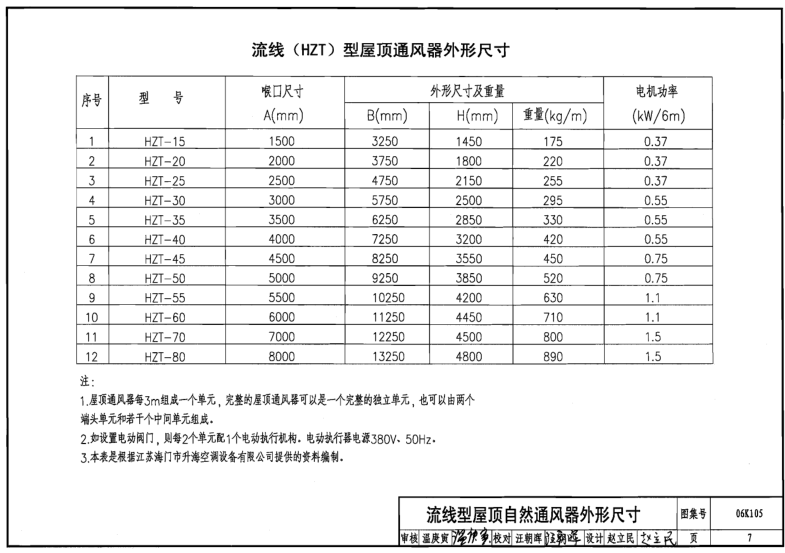

流線型屋頂自然通風器外形尺寸7

流線型屋頂自然通風器風量估算值8

旋流型屋頂通風器風量估算值11

施工安裝說明13

流線型屋頂自然通風器混凝土屋脊上安裝14

流線型屋頂自然通風器混凝土斜屋面安裝15

流線型屋頂自然通風器混凝土屋面安裝表16

流線型屋頂自然通風器鋼結構屋脊上安裝示意圖17

流線型屋頂自然通風器鋼結構斜屋面上安裝示意圖18

旋流型屋頂自然通風器混凝土屋面板上安裝19

旋流型屋頂自然通風器混凝土屋脊上安裝21

旋流型屋頂自然通風器混凝土斜屋面上安裝23

旋流型屋頂自然通風器鋼結構屋脊上安裝示意圖25

旋流型屋頂自然通風器鋼結構斜屋面上安裝示意圖26

旋流型屋頂自然通風器底座大樣27

旋流型屋頂自然通風器預埋鐵件、固定板28

流線型屋頂自然通風器電氣原理圖29
